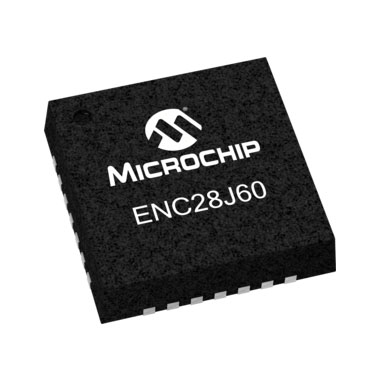

XT-ShenZhen మీకు ENC28J60-I/ML సంబంధిత పారామితులను పరిచయం చేస్తుంది. ఇది మీకు సహాయకారిగా ఉంటుందని ఆశిస్తున్నాను! ENC28J60-I/ML పరికరం అనేది ఇండస్ట్రీ స్టాండర్డ్ సీరియల్ పెరిఫెరల్ ఇంటర్‌ఫేస్ (SPI)ని కలిగి ఉన్న SPI ఇంటర్‌ఫేస్‌తో కూడిన మైక్రోచిప్ స్టాండ్-ఏలోన్ ఈథర్నెట్ కంట్రోలర్. మైక్రోచిప్ దీన్ని ప్రత్యేకంగా ఏదైనా SPI-అమర్చిన కంట్రోలర్ యొక్క ఈథర్నెట్ నెట్‌వర్క్ ఇంటర్‌ఫేస్ కోసం రూపొందించింది. కస్టమర్ అవసరాలను పరిష్కరించడానికి మరియు సరఫరా సమస్యను అధిగమించడంలో కస్టమర్‌లకు సహాయం చేయడానికి మేము కట్టుబడి ఉన్నాము! ప్రతి కస్టమర్ వదిలిన ప్రశ్నలకు మేము 24 గంటల్లో సమాధానం ఇస్తాము!
XT-ShenZhen సంబంధిత పారామితులను పరిచయం చేస్తుందిENC28J60-I/MLనీకు. ఇది మీకు సహాయకారిగా ఉంటుందని ఆశిస్తున్నాను! దిENC28J60-I/MLపరికరం అనేది పరిశ్రమ ప్రమాణం సీరియల్ పెరిఫెరల్ ఇంటర్‌ఫేస్ (SPI)ని కలిగి ఉన్న SPI ఇంటర్‌ఫేస్‌తో కూడిన మైక్రోచిప్ స్టాండ్-ఏలోన్ ఈథర్నెట్ కంట్రోలర్. మైక్రోచిప్ దీన్ని ప్రత్యేకంగా ఏదైనా SPI-అమర్చిన కంట్రోలర్ యొక్క ఈథర్నెట్ నెట్‌వర్క్ ఇంటర్‌ఫేస్ కోసం రూపొందించింది. కస్టమర్ అవసరాలను పరిష్కరించడానికి మరియు సరఫరా సమస్యను అధిగమించడంలో కస్టమర్‌లకు సహాయం చేయడానికి మేము కట్టుబడి ఉన్నాము! ప్రతి కస్టమర్ వదిలిన ప్రశ్నలకు మేము 24 గంటల్లో సమాధానం ఇస్తాము!
దిENC28J60-I/MLపరికరం అన్ని IEEE 802.3 స్పెసిఫికేషన్‌లకు అనుగుణంగా ఉంది.
దిENC28J60-I/MLపరికరం బహుళ ప్యాకెట్ ఫిల్టరింగ్ స్కీమ్‌లను కలపడం ద్వారా ఇన్‌కమింగ్ ప్యాకెట్లను నియంత్రిస్తుంది. ఇది వేగవంతమైన డేటా నిర్గమాంశ మరియు వివిధ నెట్‌వర్క్ ప్రోటోకాల్‌ల కోసం హార్డ్‌వేర్-సహాయక చెక్‌సమ్ లెక్కింపు కోసం అంతర్గత DMA మాడ్యూల్‌ను కూడా అందిస్తుంది.
దిENC28J60-I/MLపరికరం 20 MHz వరకు క్లాక్ ఫ్రీక్వెన్సీలతో అంతరాయ పిన్స్ మరియు SPI ద్వారా హోస్ట్ కంట్రోలర్‌తో కమ్యూనికేట్ చేస్తుంది. ఉపయోగించిENC28J60-I/MLమైక్రోకంట్రోలర్‌ను ఈథర్‌నెట్‌కి కనెక్ట్ చేయడానికి పరికరానికి కేవలం రెండు పల్స్ ట్రాన్స్‌ఫార్మర్లు మరియు కొన్ని నిష్క్రియ భాగాలు అవసరం.
దిENC28J60-I/MLపరికరం ఏడు ప్రధాన ఫంక్షనల్ బ్లాక్‌లను కలిగి ఉంటుంది:
1. హోస్ట్ కంట్రోలర్ మరియు ENC28J 60 మధ్య కమ్యూనికేషన్ ఛానెల్‌గా ఉపయోగించే SPI ఇంటర్‌ఫేస్.
2. ENC28J60ని నియంత్రించడం మరియు పర్యవేక్షించడం కోసం నియంత్రణ రిజిస్టర్.
3. ప్యాకెట్లను స్వీకరించడానికి మరియు పంపడానికి డ్యూయల్ పోర్ట్ RAM బఫర్.
4. DMA నుండి అభ్యర్థించినప్పుడు RAM బఫర్‌లకు యాక్సెస్‌ని నియంత్రించే ఆర్బిటర్, బ్లాక్‌లను ప్రసారం చేయడం మరియు స్వీకరించడం.
5. SPI ఇంటర్‌ఫేస్ ద్వారా స్వీకరించబడిన డేటా మరియు ఆదేశాల కోసం బస్ ఇంటర్‌ఫేస్‌ను వివరించండి.
6. IEEE 802.3 కంప్లైంట్ MAC లాజిక్‌ను అమలు చేసే MAC (మీడియా యాక్సెస్ కంట్రోల్) మాడ్యూల్.
7. PHY (భౌతిక పొర) మాడ్యూల్, ఇది ట్విస్టెడ్ పెయిర్ ఇంటర్‌ఫేస్‌లో అనలాగ్ డేటాను ఎన్‌కోడ్ చేస్తుంది మరియు డీకోడ్ చేస్తుంది.
ఈథర్నెట్ కంట్రోలర్ ఫీచర్లు
â¢IEEE 802.3â¢కంప్లైంట్ ఈథర్నెట్ కంట్రోలర్
â¢10/100/1000Base-T నెట్‌వర్క్‌లతో పూర్తిగా అనుకూలంగా ఉంటుంది
â¢ఇంటిగ్రేటెడ్ MAC మరియు 10Base-T PHY
â¢ఆటోమేటిక్ పోలారిటీ డిటెక్షన్ మరియు కరెక్షన్‌తో 1 10Base-T పోర్ట్‌కి మద్దతు ఇస్తుంది
â¢పూర్తి-డ్యూప్లెక్స్ మరియు హాఫ్-డ్యూప్లెక్స్ మోడ్‌లకు మద్దతు ఇస్తుంది
⢠ఘర్షణ జరిగినప్పుడు ప్రోగ్రామబుల్ ఆటోమేటిక్ రీట్రాన్స్మిషన్
â¢ప్రోగ్రామబుల్ పాడింగ్ మరియు CRC ఉత్పత్తి
â¢తప్పుడు ప్యాకెట్ల యొక్క ప్రోగ్రామబుల్ ఆటోమేటిక్ తిరస్కరణ
â¢SPI ఇంటర్‌ఫేస్ క్లాక్ స్పీడ్ 20 MHz వరకు ఉంటుంది
ఫిజికల్ లేయర్ (PHY) ఫీచర్లు
â¢లూప్‌బ్యాక్ మోడ్
⢠లింక్, TX, RX, తాకిడి మరియు పూర్తి/సగం డ్యూప్లెక్స్ స్థితి కోసం రెండు ప్రోగ్రామబుల్ LED అవుట్‌పుట్‌లు
పని
â¢ఆరు అంతరాయ మూలాలు మరియు ఒక అంతరాయ అవుట్‌పుట్ పిన్
â¢25 MHz క్లాక్ ఇన్‌పుట్ అవసరం
ప్రోగ్రామబుల్ ప్రీస్కేలర్‌తో â¢క్లాక్ అవుట్‌పుట్ పిన్
â¢5V తట్టుకోగల ఇన్‌పుట్
|
ఉత్పత్తి పారామితులు
|
తరచుదనం |
25.0 MHz |
|
సరఫరా కరెంట్ |
160 mA |
|
|
డేటా రేటు |
10.0 Mbps |
|
|
ఫ్లాష్ మెమరీ సామర్థ్యం |
8000 బి |
|
|
విద్యుత్ సరఫరా వోల్టేజ్ (గరిష్టం) |
3.6 వి |
|
|
విద్యుత్ సరఫరా వోల్టేజ్ (నిమి) |
3.1 వి |
|
|
ఆపరేటింగ్ ఉష్ణోగ్రత (గరిష్టం) |
85â |
|
|
పని ఉష్ణోగ్రత (నిమి) |
-40â |
|
|
పిన్‌ల సంఖ్య |
28 |
|
|
ప్యాకేజీ |

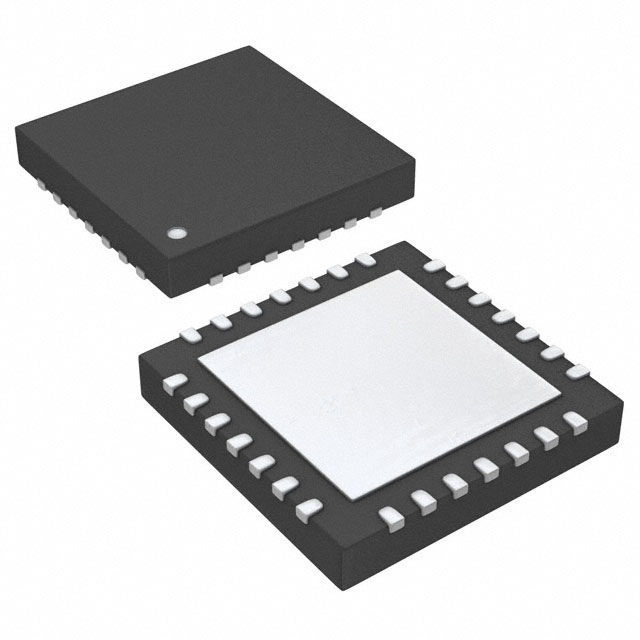

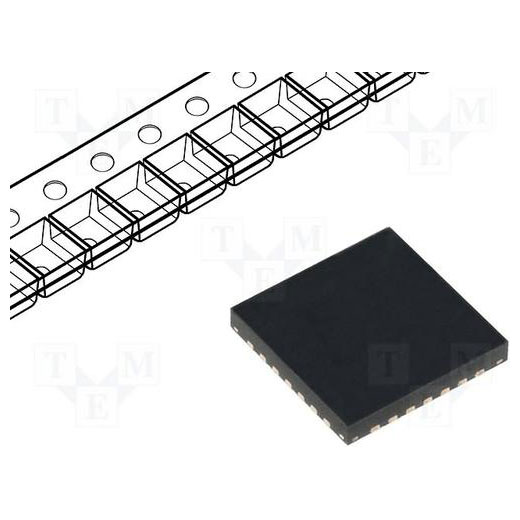

QFN-28 |
